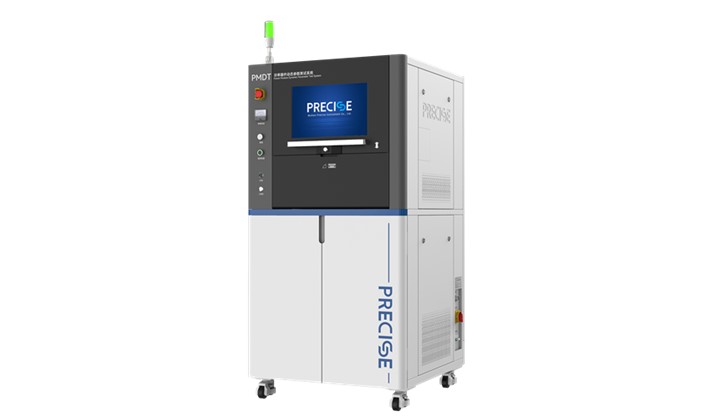

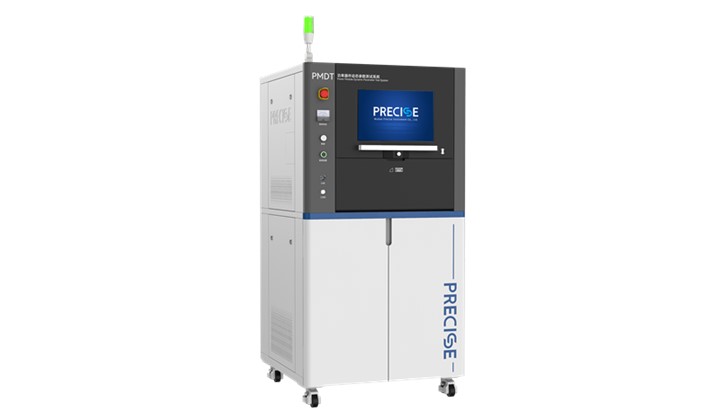

PMDT功率器件動態參數測試系統

8359

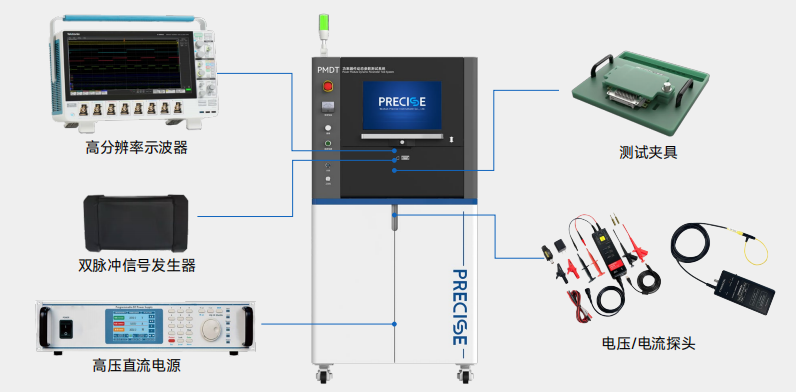

PMDT耗油率元電子元元件封裝情況技術參數值校正系統性有的是款專門于MOSFET、IGBT、SiC MOS等元電子元元件封裝的情況技術參數值校正，能安全衛生性更加快捷的校正耗油率元電子元元件封裝的觸點開關延遲和自然損耗，分析評估元電子元元件封裝的安全衛生性業務區，對元電子元元件封裝和驅動包三極管的短路等問題確保特征參數完成認可，校正耗油率元件的雜散電感。系統注意由雙電脈沖走勢情況器，高分數辨率示波器，壓力力交流電溫度探頭，壓力力電壓、母線電解電容、低雜感母排、手動化檢查方法檢查方法儀系統、配套設施檢查方法檢查方法儀工服構成。系統設備幾種檢查方法檢查方法儀驅動軟件板，可覆蓋住電源開關按鈕因素檢查方法檢查方法儀、柵極帶電粒子檢查方法檢查方法儀、短路等問題檢查方法檢查方法儀、雪崩檢查方法檢查方法儀等，累計檢查方法檢查方法儀必須進行電源開關按鈕性及反向的方式給回回到性檢查方法檢查方法儀；可立即保持檢查方法檢查方法儀后果及弧形線性，手動制成檢查方法檢查方法儀意見書。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多(duo)種封(feng)裝，可根據(ju)測試需求定(ding)制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反(fan)偏安全工作區：關斷電壓尖峰(feng)VCE—peak、關斷電流尖峰(feng)lc、Vce vs.t、lc vs.t

測試夾具

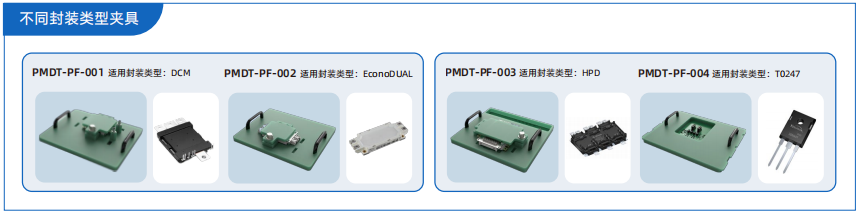

根據目前市表面上上不一樣的裝封品類的功效半導，如IGBT、SiC、MOS等企業成品，普賽斯帶來這套自測卡具搞定方式，快速可用于T0單管，半橋模組等企業成品的自測

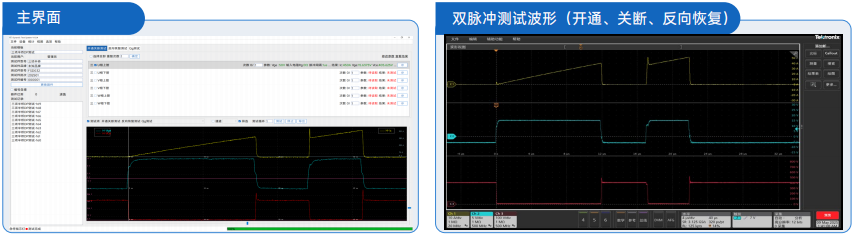

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(3個): 服務器帶寬 100M，測量范圍 30AIc(4個): 速率 30M，分度值 300A Icsc(5個): 速率 30M，示值 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(6個)：下行帶寬 100M，量限 30AIc(6個)：下行帶寬 30M，示值 1200A Icsc(2個)：資源帶寬 30M，滿量程 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(7個): 下行帶寬 100M，滿量程 30AIc(15個): 服務器帶寬 30M，示值 3000A Icsc(15個): 上行速率 30M，測量范圍 12kA
